비점오염저감시설

여과형

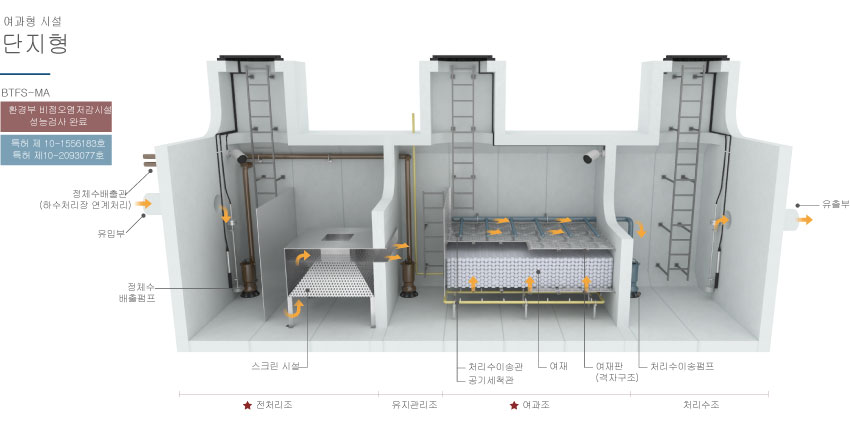

Complex and Housing Type [BTFS-MA]



3단계 처리공정(침전, 스크린, 여과)과 자동역세척을 통해
안정적인 처리수질을 확보한 상향류식 여과공법

처리과정

  • STEP
    01

    초기우수 유입

  • STEP
    02

    전처리조

  • STEP
    03

    스크린

  • STEP
    04

    여과재

  • STEP
    05

    처리수조

  • STEP
    06

    처리수 유출

핵심기술

  • 공장제작·현장조립

    내부 설비

    공장 제작 후 설치

    공기단축 가능

  • 전처리조 효율성 강화

    피라미드형 스크린 설치

    여과조 과부하 방지

    여과조 처리효율 유지 도움

  • 섬유상 부상여재 사용

    역세척 시 고형물 탈리 우수

    처리효율 높음

    교체주기 긺

  • STS 자재 사용

    내부시설 반영구적 사용 가능

    모듈식 여과판 사용

    파손시 부분교체 용이

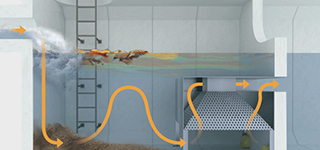

전처리조 특화 설비

전처리조 스크린

피라미드형 스크린 설치로 효율성 강화

여과조 특화 설비

섬유상 부상여재

효과적인 여재 적용 및 역세척 기능 개선

LPWAN-IoT 원격 관제 시스템

LPWAN-IoT 이용 데이터 수집 및 제어

Sensor 설치 및 시설 운전 원격 자동제어

유지관리 카메라 설치 및 상시 체크 가능

※ LPWAN-IoT 기술 활용 원격 관제 시스템 적용시

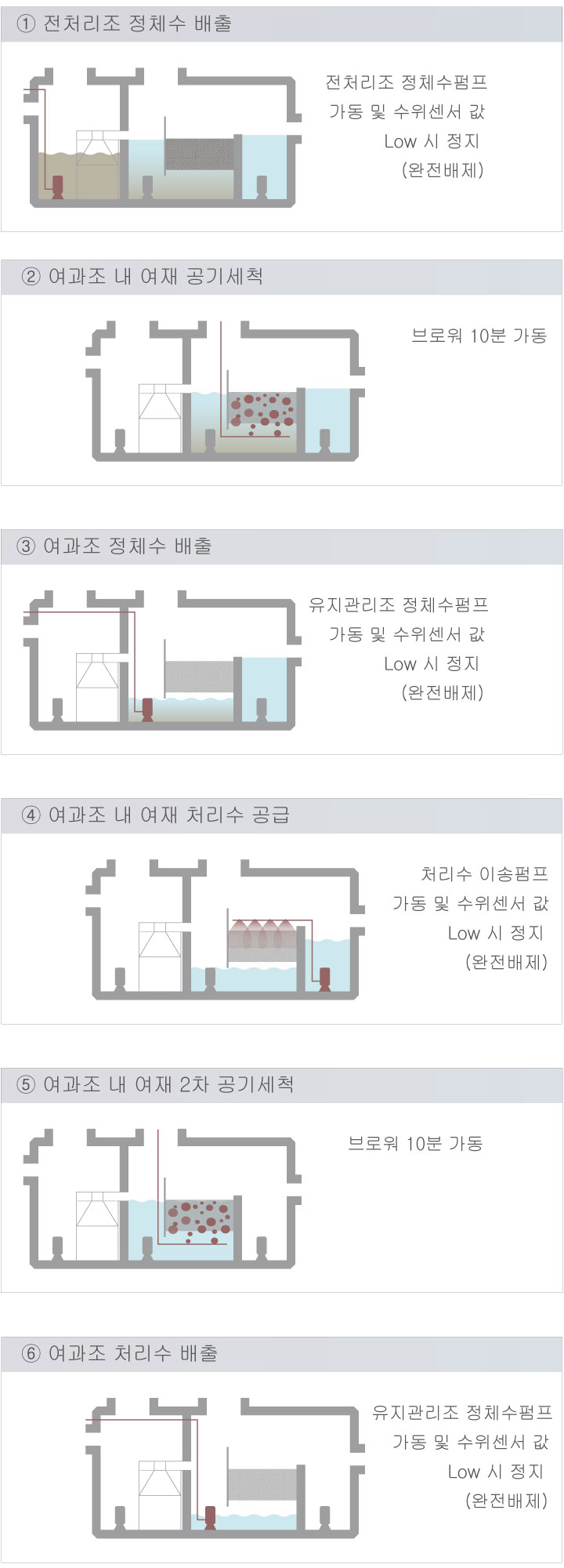

역세척 과정

processprocess

처리효율

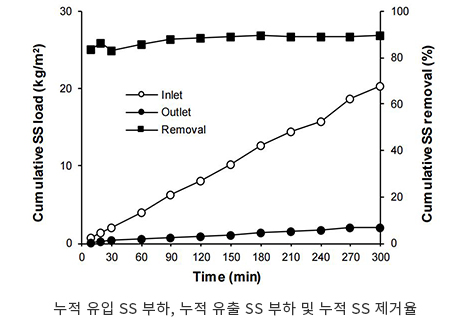

여과형시설 SS제거효율 성능 실험(랩스케일)

여과형시설 여재 역세척 실험(랩스케일)

평균 유입수(SS, mg/L) 평균 유출수(SS, mg/L) 평균 처리효율(%) 평균 여재층 손실수두(cm)
203.7 21.1 89.7 0.1
※「비점오염물질 여과기술 보고서 / 다공성 폴리우레탄 여재를 이용한 상향류식 여과기술, 경희대학교 산학협력단, 2016.11.30」중 일부

시공과정

  • STEP 01

    시설물 P.C 조립

  • STEP 02

    전처리조 스크린 설치

  • STEP 03

    시설물 조립 후 P.C 인장

  • STEP 04

    여과조 하부 공기세척관 설치

  • STEP 05

    여과조 상·하부 여재판 설치

  • STEP 06

    여재포설 및 상부 수세척관 설치

  • STEP 07

    컨트롤판넬·블로워함 설치

  • STEP 08

    완료
